[Compose Internals] 노드 연결 및 그리기(Attaching and drawing the nodes)

Compose Internals 책을 읽고 발표한 내용을 정리한 글이다.
앞선 내용들은 책을 이미 읽었다는 가정하에 설명한다.

Compose에서 UI는 LayoutNode라는 노드 트리로 구성된다.
흥미로운 점은, 이 노드들이 단순한 데이터 구조가 아니라는 것이다.

노드는 스스로 어떻게 연결되고, 어떻게 그려지는지 알고 있다.

UiApplier가 노드 삽입을 위임하면, LayoutNode는 다음과 같은 과정을 스스로 수행한다.

LayoutNode 삽입 과정

1. 삽입 가능 여부 확인

• 부모가 이미 있는지
• 트리 구조가 올바른지 즉, 잘못된 트리 구조를 방지하는 단계

2. Z Index 정렬 리스트 invalidate

Compose는 자식들을 Z Index 기준으로 정렬된 별도 리스트로 관리한다.

• 그리기 순서 보장 (낮은 Z → 높은 Z)
• 하지만 매번 정렬하지 않고 삽입 시점에는 invalidate만 하고, 실제로 필요할 때 정렬한다.
  이 방식을 통해 불필요한 비용을 제거하고, 여러 변경을 한번에 처리 가능하다.

3. 부모 및 Owner 연결

• 부모 LayoutNode에 연결
• 동시에 Owner도 함께 설정
  여기서 Owner라는 중요한 개념이 등장한다. (뒤에서 좀 더 자세히 다룬다.)
  이 단계는 “화면에 그릴 수 있는 상태”로 가는 핵심이다.

4. invalidate 호출

• 최종적으로 Owner를 통해 invalidate 발생
• 다음 프레임에서 다시 그리도록 요청

---

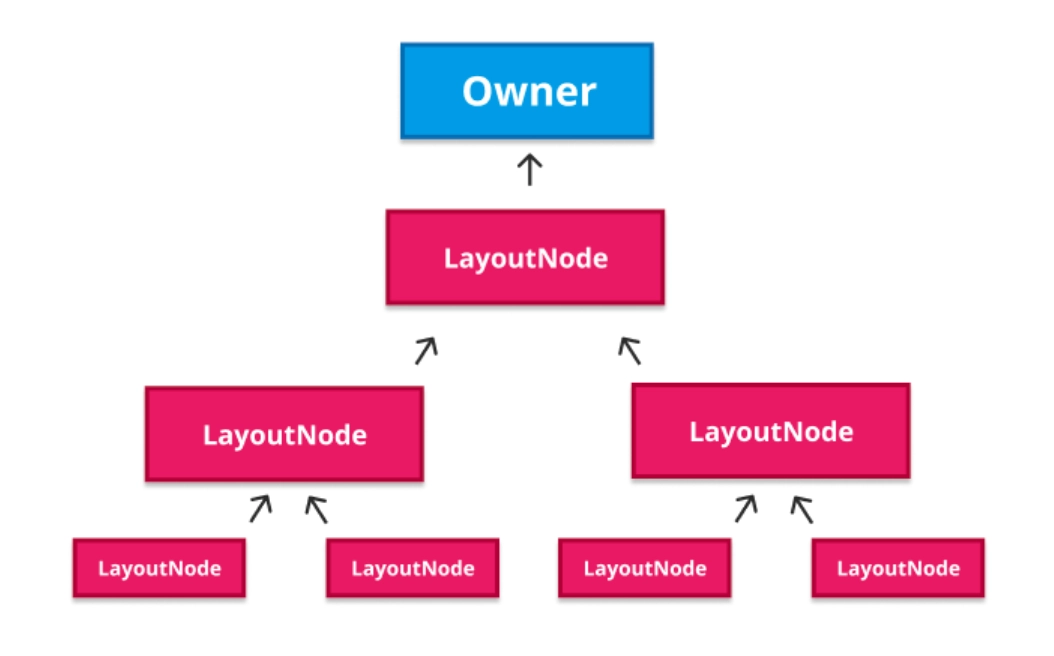

Owner란?

Owner는 Compose UI 트리를 Android View 시스템과 연결하는 루트이자 창구이다.
실제로 AndroidComposeView가 이에 해당한다.

Owner가 하는 일은 아래와 같다.

• LayoutNode를 “화면에 그릴 수 있는 상태”로 만든다.
  LayoutNode는 단독으로 화면에 나타날 수 없기 때문에, 반드시 Owner에 attach되어야 한다.

• Android 렌더링 파이프라인과 연결
  Owner를 통해 measure, layout, draw 작업이 수행된다.
  실제 렌더링은 전부 Owner를 통해 이루어진다.
• invalidate의 출발점
  invalidate를 호출하여, Android 프레임 시스템(Choreographer)에
  “다음 프레임에 다시 그려라”라고 요청한다.
• 입력 및 시스템 이벤트 전달
  Owner는 렌더링 뿐만 아니라, 터치 이벤트, 키보드 상태, 포커스, 접근성 등
  모든 플랫폼 이벤트를 Compose로 전달하는 역할도 한다.

---

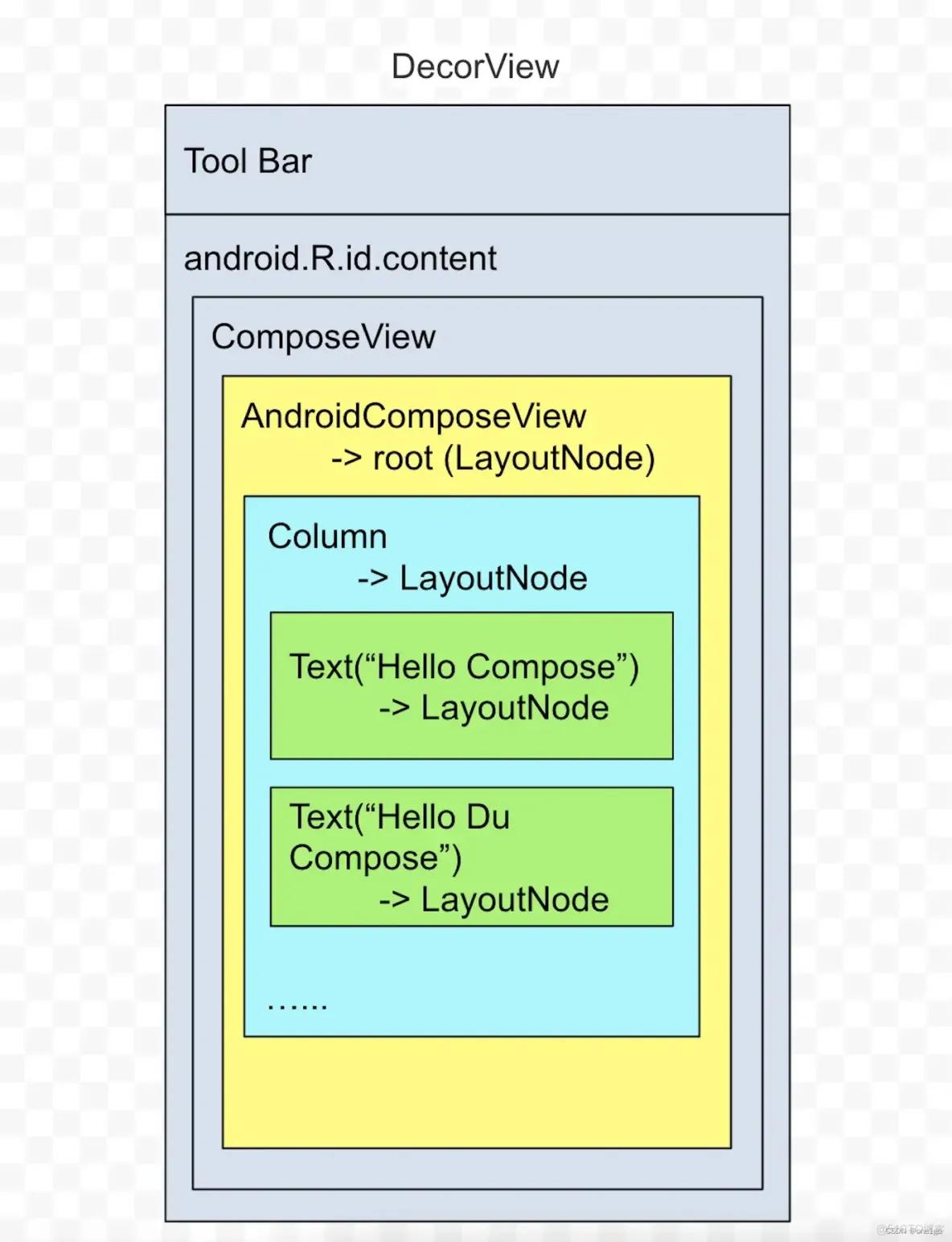

setContent

Activity, Fragment, 또는 ComposeView에서 호출되는 setContent()를 본 적 있을 것이다.
setContent()가 호출되는 시점에 Owner라고 불리는 AndroidComposeView가 생성된다.

아래 코드를 살펴보자.

internal fun AbstractComposeView.setContent(
    parent: CompositionContext,
    content: @Composable () -> Unit
): Composition {
    GlobalSnapshotManager.ensureStarted()
    val composeView =
        if (childCount > 0) {
            getChildAt(0) as? AndroidComposeView
        } else {
            removeAllViews(); null
        } ?: AndroidComposeView(context, parent.effectCoroutineContext).also {
            addView(it.view, DefaultLayoutParams)
        }
    return doSetContent(composeView, parent, content)
}

private fun doSetContent(
    owner: AndroidComposeView,
    parent: CompositionContext,
    content: @Composable () -> Unit
): Composition {
    if (isDebugInspectorInfoEnabled && owner.getTag(R.id.inspection_slot_table_set) == null) {
        owner.setTag(
            R.id.inspection_slot_table_set,
            Collections.newSetFromMap(WeakHashMap<CompositionData, Boolean>())
        )
    }
    val original = Composition(UiApplier(owner.root), parent)
    val wrapped = owner.view.getTag(R.id.wrapped_composition_tag)
        as? WrappedComposition
        ?: WrappedComposition(owner, original).also {
            owner.view.setTag(R.id.wrapped_composition_tag, it)
        }
    wrapped.setContent(content)

    // When the CoroutineContext between the owner and parent doesn't match, we need to reset it
    // to this new parent's CoroutineContext, because the previous CoroutineContext was cancelled.
    // This usually happens when the owner (AndroidComposeView) wasn't completely torn down during a
    // config change. That expected scenario occurs when the manifest's configChanges includes
    // 'screenLayout' and the user selects a pop-up view for the app.
    if (owner.coroutineContext != parent.effectCoroutineContext) {
        owner.coroutineContext = parent.effectCoroutineContext
    }

    return wrapped
}

코드와 같이 Owner 역할을 수행하는 AndroidComposeView가 생성되며,
Composable 실행 결과로 생성된 UI 변경 사항은
Composition을 통해 UiApplier(owner.root)로 전달되어 Owner가 관리하는 LayoutNode 트리에 반영된다.
또한 Composition을 Android 환경에 맞게 wrapping한 어댑터 WrappedComposition를 활용하여
Android 생명주기 및 환경을 연결한다. (ex. dispose() 처리)

마지막으로 wrapped.setContent(content)를 통해 실제 UI가 실행되며,

• Composable 실행
• LayoutNode 생성
• 트리 구성 시작

이 발생한다.

이외에도 CoroutineContext를 동기화하는 코드도 볼 수 있는데,
이는 Recomposer/LaunchedEffect 등이 실행되는 Coroutine 환경에 사용된다.

---

마무리

지금까지의 내용을 하나의 프로세스로 간단히 정리하면 아래와 같다.

Composer
  ↓
UI 변경 사항 계산
  ↓
Applier
  ↓
LayoutNode 생성 및 트리 구성
  ↓
Owner(AndroidComposeView)에 attach
  ↓
Owner.invalidate()
  ↓
Android 렌더링 시스템 (Choreographer)

결론적으로 Owner는 setContent() 호출 시 생성되는 AndroidComposeView로,
Compose UI 트리를 Android View 시스템에 연결하여 실제 화면에 그려지도록 만드는 렌더링의 진입점이다.
